XJT浸出搅拌机

一、用途

XJT型浸出搅拌机适用于地质、冶金、化工等厂矿及科研部门试验室做湿法浸出试验用。

二、技术性能参数

序号	项目	单位		规格
1	搅拌槽容积	升		1.5 3 5
2	叶轮直径	毫米		Φ31 Φ39 Φ48
3	叶轮转速	转/分		0-2780
4	电机	型号		YS5612
		功率		120W
		转速		2800
5	外形尺寸	毫米		500×300×550
6	重量	公斤		50

三、结构简介

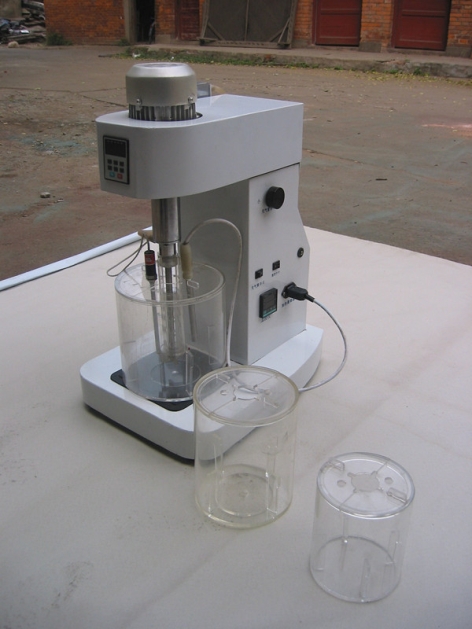

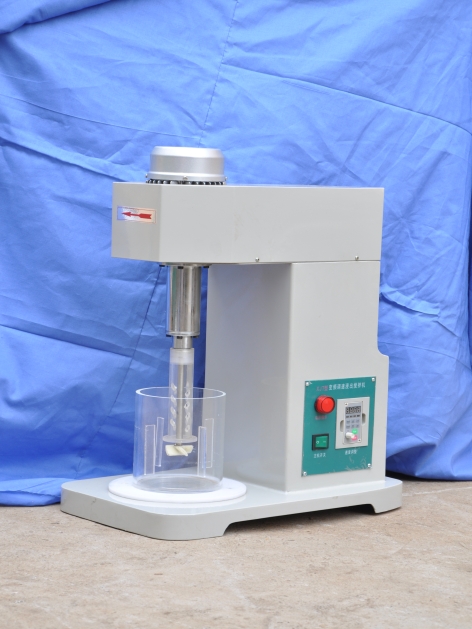

XJT型浸出搅拌机为台式结构，由下列部件组成：底座架子、叶轮、套筒、搅拌槽、轴承座、电机、开关板。

本机设计结构合理，制造精良，具有体积小、重量轻、噪音小，操作简易，维修方便等优点，使用变频器可使电机产生不同的速度，以适应多种湿法浸出试验用。工作时以叶轮式机械搅拌进行工作。

四、操作说明

1、 XJT型浸出搅拌机使用电动机为三相异步电动机，接入电压220伏特，50周波电源使用，安装电源时，要求主轴叶轮顺时针方向旋转，不可逆转，以防叶轮脱落。

2、XJT型浸出搅拌机依据试验优先条件，要求一般以4台一组使用，并取其参数一致进行工作。

3、XJT型浸出搅拌机由变频器控制调速，主轴可以得到任何转数，从0-2780转/分。

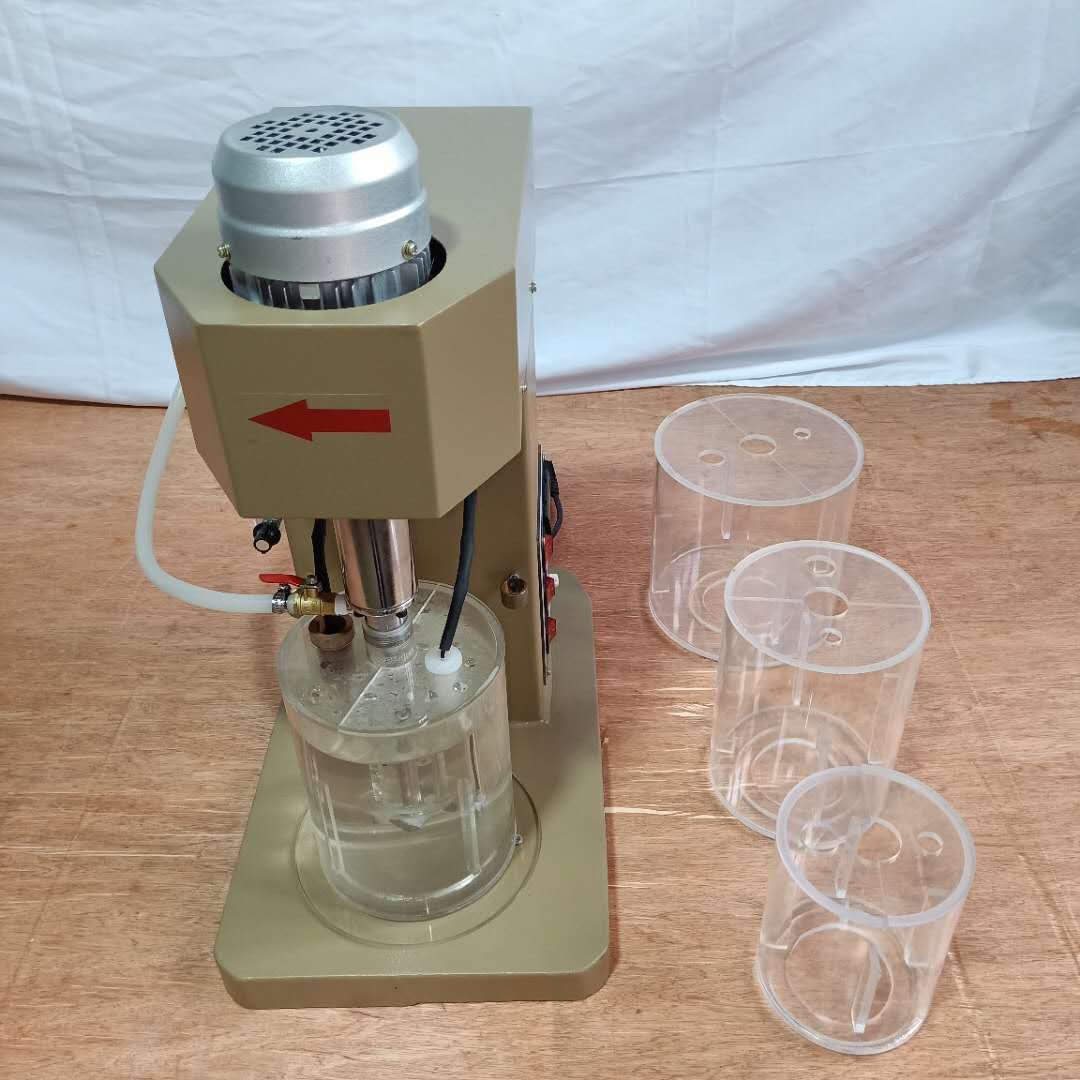

4、根据试验不同，用户需要可配三种不同规格叶轮，Φ31 Φ39 Φ48和三个不同容积的搅拌槽：1500毫升、3000毫升、5000毫升，试验可依据样品量及液固比选用叶轮及搅拌槽。

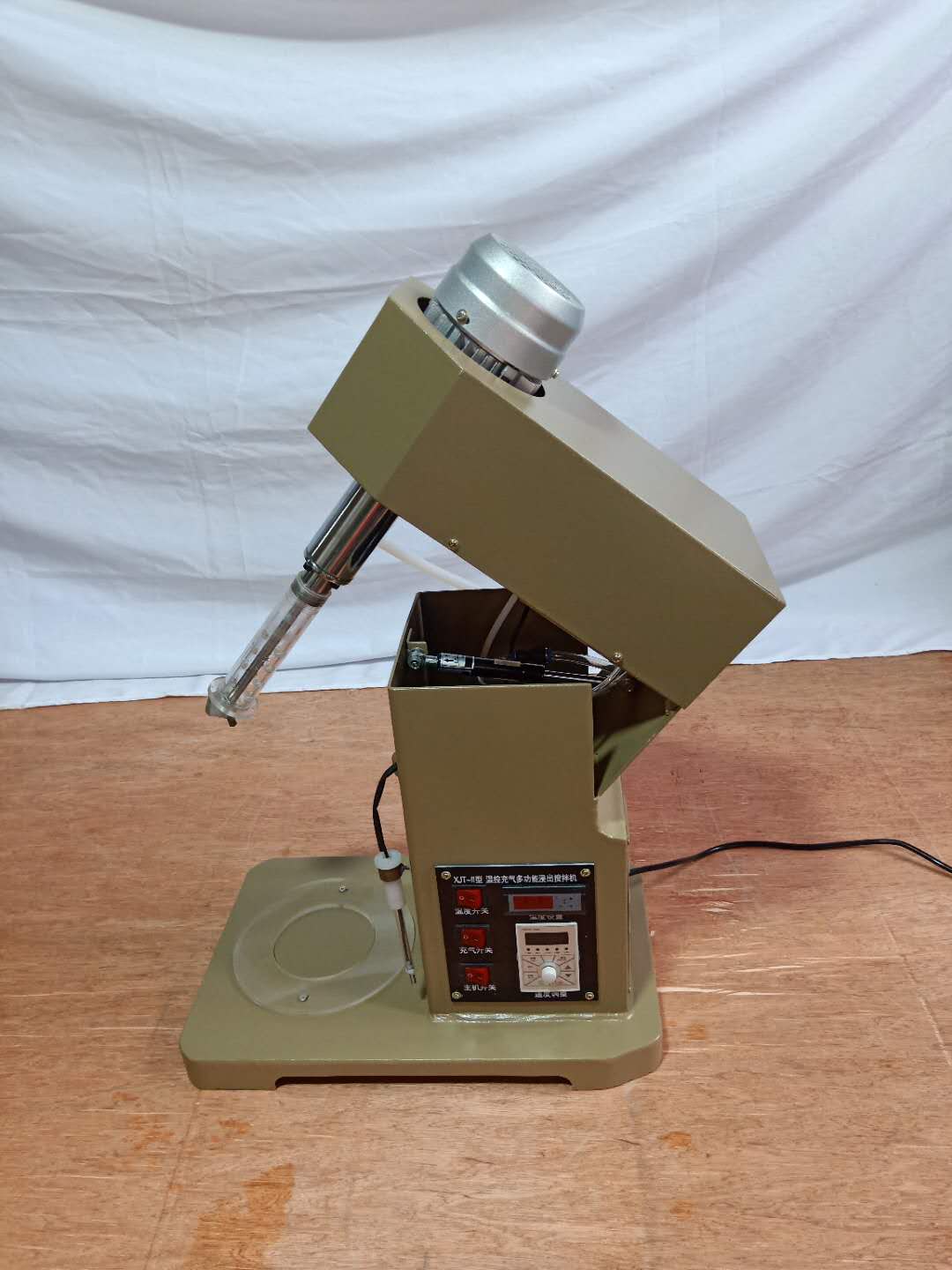

5、浸出试验时，依预先拟定试验条件，先将备浸矿样磨细至所需粒度，放入搅拌槽内，进行调浆达到液固比，然后使搅拌机头部升起，内部有液压杆拖起。这时可将盛有矿浆的搅拌槽放入底座上固定好位置，搅拌机头部回到原来位置。（更换搅拌槽时按上述要求操作）

试验时按启动开关，搅拌机进行搅拌工作，运转正常后随之进行调整矿浆浓度，PH值，及加入浸出药剂，并搅拌即可。

五、维护保养

1、工作之前必须进行空运转，检查各部紧固件是否可靠，主轴转动是否脱落，密封装置有无漏油，搅拌槽有无东西卡死等。

2、搅拌槽允许在50度温度下正常工作。

3、工作之后应将搅拌槽及套筒等滞留污物清洗干净，保持机器清洁。
