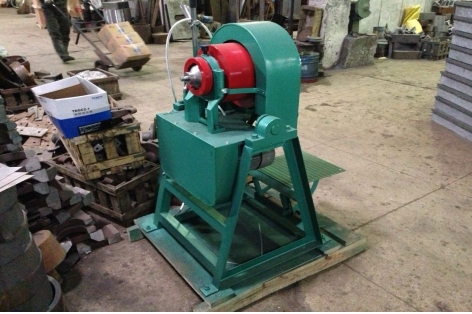

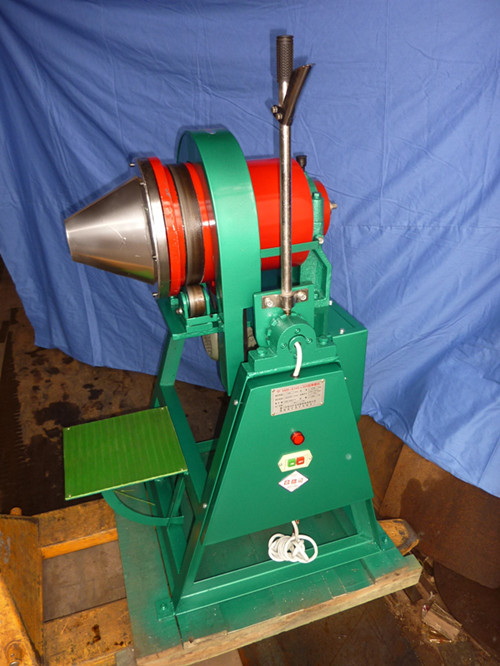

XMB棒磨机
一、XMB型棒（球）磨机用途：
XMQ棒磨机适用于实验室湿法磨细矿石或其他物料之用。也可以将钢棒换为钢球作球磨机使用。但棒磨时，磨细产物粒度组成较均匀，过粉碎现象较小，且效率较高。一般进行矿石可选性实验研究和人工重砂磨细矿石时，宜采用棒磨。本产品由原地矿部唯一指定企业生产，执行行业标准。
二、ＸＭＢ型球（棒）磨机结构：
球墨铸铁筒体与大皮带轮用螺钉联为一体。筒体一端为开口，另一端为空心轴颈；两端分别承在一对托和一个主轴承上。主轴承座和托架，分别装在可转支180°的支承板上。支承板用两个轴承轴承座装在机架上。支承通过回转操纵手把及定位板，可以从水平左右偏转用22.5°、6735°、及90°，以完成装矿、排矿、倒棒和充满防锈石灰水等动作。
筒体右端有给矿口塞。械端有排矿口盖；工作时，用一时专门板手，按顺时针方向拧紧螺栓，使排矿口盖上的密封橡胶垫紧螺栓三、四转使盖子向外退出工6～10毫米，不用将盖子取下即可排矿。在排矿口端安设了集浆罩。在设计工作转速内完全消除子转支清洗时矿浆飞溅的现象。
电机及中间轴装在支承下面，以便与上部的重量配置均衡。传动的两级皮带每级均可调节皮带松紧，以保证全适的磨矿工作转速。
67型棒磨机的皮带调整，是由支承板上T型槽滑道和中间轴座板上的长分别进行。
68型棒磨机的皮带调整，按下述方法进行：
1、筒体皮带的调整：主要是调节中间支承的上下位置。但为了不致景响电动机皮带的松紧，须对调整螺杆作相应的调整（图1）。
△L—需要调整量（图示需调紧）
S1—中间支承调整量（图示向下）
S2 —调整螺杆调整量（图示向下）
2、电动机皮带的调整：主要是调节调整螺杆的上下，使中间轴绕中间支承转支一定位置。而为了不致影响筒体皮带的松紧。须对中间支轴承相应的调整，进行补偿。（图2）
筒体：
调整螺杆：
中间支承：
中间轴：
距离不变：
电机：
△L—需要调整量（图示需调紧）
S1—中间支承调整量（图示向下）
S2 —调整螺杆调整量（图示向下）
为适应多种接矿容器的使用，折叠式接矿滑架，可以上下升降使用。机器的电器均已安装好，接上电源和地线，即可按使用要点开车运转。
三、ＸＭＢ型球（棒）磨机技术参数：
|
型号规格 |
单位 |
XMQ160×200 |
XMQ200×240 |
XMQ240×300 |
||||||||
|
筒体尺寸 |
mm |
Ф160×200 |
Ф200×240 |
Ф240×300 |
||||||||
|
容积 |
L |
4.02 |
7.5 |
13.57 |
||||||||
|
磨矿量 |
g |
300～800 |
500～1000 |
1000～5000 |
||||||||
|
给矿粒度 |
mm |
≤2 |
≤2 |
≤3 |
||||||||
|
产物粒度 |
mm |
≤0.074 |
≤0.0 74 |
≤0.074 |
||||||||
|
筒体转速 |
r/min |
120±2 |
110±2 |
96±2 |
||||||||
|
电机功率 |
kw |
0.25 |
0.55 |
0.55 |
||||||||
|
磨矿 |
钢棒 |
直径 |
mm |
18 |
20 |
15 |
18 |
22 |
15 |
18 |
22 |
|
|
长度 |
mm |
185 |
225 |
286 |
||||||||
|
数量 |
（根） |
10 |
9 |
17 |
9 |
9 |
33 |
13 |
6 |
|||
|
重量 |
kg |
3.55 |
4.09 |
4.9 |
4.2 |
4.9 |
12.79 |
7.48 |
5.02 |
|||
|
钢球 |
直径 |
mm |
20 |
25 |
30 |
20 |
25 |
30 |
20 |
25 |
30 |
|
|
数量 |
（个） |
100 |
26 |
5 |
136 |
52 |
29 |
290 |
115 |
37 |
||
|
重量 |
kg |
3.31 |
1.70 |
0.56 |
4.4 |
3.3 |
3.7 |
9.57 |
7.37 |
4.1 |
||
|
外形尺寸 |
mm |
1052×530×1160 |
1052×615×1160 |
1052×615×1160 |
||||||||
|
重量 |
㎏ |
90 |
155 |
160 |
||||||||
